一．概 述[Lm1]
本款仿生婴儿吸奶器控制板采用MCU控制技术，通过间歇性控制气泵和电池阀工作实现自动、按摩、吸乳的产品[mL2] 需求。人机界面采用多个LED组合进行档位和时间显示，同时，配备四个感应按键实现开关机、工作模式切换、暂停和继续工作(开机键复用)、档位调节的界面操作功能。
二．人机界面

1.显示界面和按键布局：

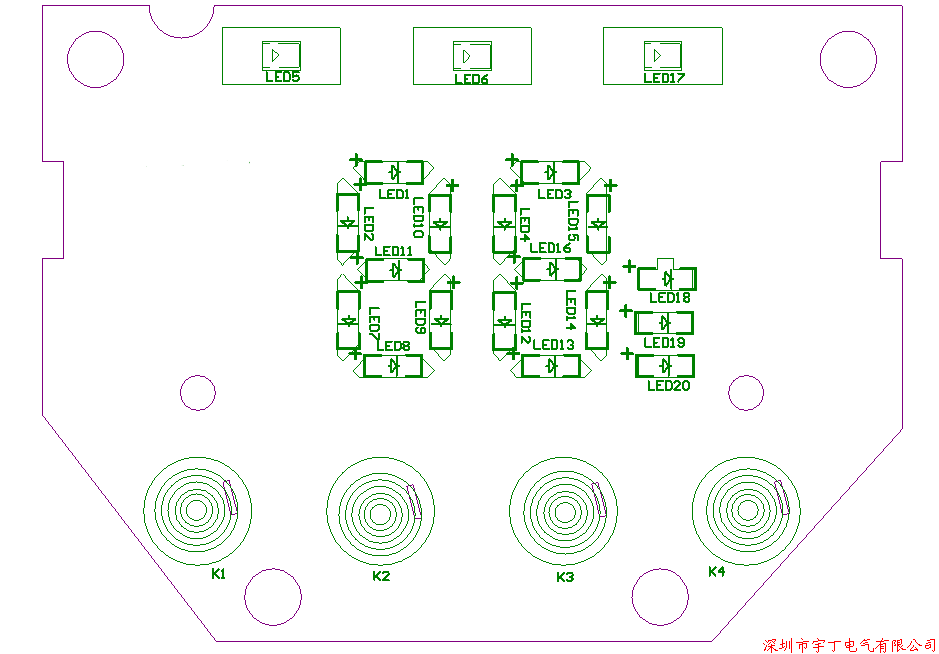

图 1显示界面和按键布局图

2.LED显示界面（从上往下）：
1）3个LED:工作模式指示灯，对应自动、按摩、吸奶三个工作模式。选择对应工作模式时，对应模式指示灯亮。在待机模式下，三个模式灯灭。

2）14个LED: “88”数字指示灯，用于显示工作档位和时间。在开机、模式切换、档位切换、暂停恢复的情况下，数字指示灯将会先指示当前选择档位（秒闪三次），其后以分钟指示工作时间，无以上操作不再指示档位。
3)3格LED:电池电量指示灯，由下往上分别指示电量一格至三格。
3.感应按键（从左往右）：

1）开机键/暂停键：用于产品的开关机。关机状态下长按1秒开机，开机状态长按1秒关机。在工作状态下，单次按下该键暂停气泵和阀工作，此时工作模式切换键、加减键失效，数字指示灯只指示工作时间，时间计时不受影响。再次按下恢复工作。
2）工作模式切换键：用于循环切换工作模式，切换顺序为：自动-按摩-吸乳-自动。在每次上电开机状态下，默认是自动模式，档位为一档。
3）档位加键：用于增加档位，吸奶器工作时，单次按下该键，档位加一，持续按下大于一秒确认为连加操作，其后每持续按下超过200ms档位加一，直到档位加至16或松开按键。
4）档位减键：用于减小档位，吸奶器工作时，单次按下该键，档位减一，持续按下大于一秒确认为连减操作，其后每持续按下超过200ms档位减一，直到档位减为1或松开按键。

三．功能描述参照

1）上电
全部LED亮1秒后灭, 电池阀三秒放气，其后进入关机状态。
2）关机
关机状态下，LED不显示，气泵和电磁阀都不工作，控制板处于休眠状态，此时耗电极低。
      3）充电状态和电量指示
                 A．关机状态下，当无外电源接入时，电量指示全灭,控制板处于休眠状态。

B．关机状态下，当外电源接入时,控制器将会检测到进入充电状态,此时,电池充电效果为电量从一格往上至三格,然后回到当前电池电量格数继续往上升至三格（0.5秒切换）,以此循环指示正在充电。当电量显示三格长亮时，表示电池充电完成。

C. 关机机状态下，当无外电源接入时，开机电量快速检测
电池电量显示状态如下分布：
电池电压>3.88V     电量显示三[Lm3] 格（满格）
电池电压>3.71V   电量显示二格
电池电压≤3.45V 电量显示一格

D.在开机状态下，当无外电源接入时，电池阀电机持续工作，电池电量将会逐渐降低，其变化将会反映到电量指示图标上，
当前电池电量显示状态：
三格        电池电压<3.73V    电量显示由三格转换为电量指示二格。
二格        电池电压<3.56V   电量显示由二格转化为一格。
一格        电池电压<3.32V    进入低电量报警，电池电量一格亮灭闪烁三秒后
                              自动关机（250ms亮灭）。


     E.开机状态下，当有外电源接入时，电池电量显示以当前电量为起始，进入B中电
量循环项。当电量显示三格长亮时，表示电池充电完成。




3）工作状态
A．开机
关机状态下,长按开关键1秒机器进入工作状态，默认进入自动模式，档位为一档，气泵和电磁阀以对应档位交替工作。数字指示灯闪烁三秒显示档位，其后只指示工作时间，模式指示和电量指示正常指示当前机器状态。

B．记忆功能
所有模式下档位初始默认值为一档，在工作状态下，切换模式会自动进入该模式上一次记忆的档位（自动模式下档位恢复成一档）。关机后，所有模式记忆档位恢复为1档。
C．无操作自动关机
具有30分钟自动关机功能，时间自开机时开始计算。
D.暂停功能
暂停键和开关键复用，点按暂停键暂停工作，此时电池阀三秒放气，数字指示灯切换为只显示工作时间，其余电量、工作模式指示灯不受影响，暂停状态下再次点按暂停键，数字指示灯将会秒闪三次指示暂停前档位，同时恢复暂停前的档位模式继续工作。秒闪完成后，无有效操作只指示当前工作时间。
E．工作模式
1）自动模式
在自动模式下，当档位小于8时，每经过20秒档位自动加1。当档位等于8时，工作模式切换为吸乳模式，停止档位自加。在自动模式下，若有加减按键、暂停键或模式切换键操作，则会退出档位自加过程。重新切换模式至自动模式时，会重新从一档开始自动工作。
2）在不同工作模式下，气泵和电池阀工作时间如下表，吸气过程中，气泵先会以占空比50%频率10kHz的PWM驱动50mS，其后气泵直通工作，期间电池阀闭合。在放气过程中，电池阀导通。

档位	自动模式吸气(ms)	自动模式放气(ms)	按摩模式吸气(ms)	按摩模式放气(ms)	吸乳模式吸气(ms)	吸乳模式放气(ms)
1	200	200	200	200	640	440
2	240	220	220	220	680	460
3	300	250	240	230	720	500
4	340	280	260	240	760	520
5	400	320	280	250	800	540
6	440	360	300	260	840	560
7	480	480	320	270	880	580
8	520	400	340	280	920	620
9	560	420	360	290	960	680
10	640	440	380	300	1000	720
11	720	480	400	320	1060	760
12	800	540	420	340	1100	800
13	900	600	440	360	1160	840
14	980	700	460	400	1200	900
15	1080	800	480	410	1260	940
16	1200	900	520	420	1320	980

表格 1电池阀电机输出参数表

四．电气参数
1）输入电压范围：DC5V 3.7V锂电池
2）待机电流：<120uA。
3）带载能力：电磁阀：500mA；气泵：500mA。
4）防水等级：不防水。
5）工作环境温度：0~30℃；湿度：30%~80%。
6）安全认证：3C

五．基本尺寸
80mm*59mm板厚1.6mm，按键高 mm，板面剪脚高度 mm。

六.加工工艺
SMD，后焊。
七.环保等级
有铅焊锡。
