YD20049吸奶器

一[Lm1] ．概 述
本款仿生婴儿吸奶器控制板采用MCU控制技术，通过间歇性控制气泵和电池阀工作实现自动、按摩、开奶和吸乳的产品需求。同时，本款产品可任意调节单边双边工作模式，增加了产品使用过程中吸奶力度的可调性。人机界面采用LED数码屏进行状态显示，同时，配备五个感应按键实现开关机、暂停和继续、工作模式切换、单双边切换、档位调节的界面操作功能。
二．人机界面

1.显示界面和按键布局：
一[Lm1] ．概 述
本款仿生婴儿吸奶器控制板采用MCU控制技术，通过间歇性控制气泵和电池阀工作实现自动、按摩、开奶和吸乳的产品需求。同时，本款产品可任意调节单边双边工作模式，增加了产品使用过程中吸奶力度的可调性。人机界面采用LED数码屏进行状态显示，同时，配备五个感应按键实现开关机、暂停和继续、工作模式切换、单双边切换、档位调节的界面操作功能。
二．人机界面

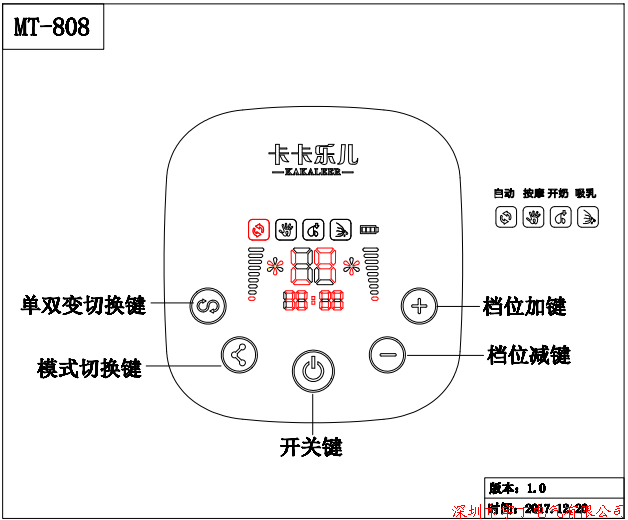

1.显示界面和按键布局：

2.LED显示界面（从上往下）：
1）8个LED:对应自动、按摩、催乳、吸奶四个工作模式，每个模式对应两个LED指  示灯。
2）7个LED: 对应电池电量显示符号，其中三个LED对应电池电量格数，四个LED对应电量显示外框。
3）18个LED:对应两个档位条，每个档位条由9个LED组成，指示工作档位1~18，其中二档对应档位条一格，四档对应档位条二格，以此类推。
4）12个LED:对应两个“*”状图标，在工作时，可显示旋转动态效果（每三个灯一组，交替显示），用于指示工作状态。
5）14个LED:对应两个“88”七段数码管，用于显示工作档位1~18。
6）30个LED:对应底部“88：88”，用于显示开机工作时间，前两个数码管显示工作分钟数，后两个数码管显示工作秒钟数。
3.感应按键（从左往右）：
1）单双边切换键    ：用于循环切换单双边的工作状态，切换顺序为：双泵双阀一吸一放模式----单泵单阀1模式----单泵单阀2模式----双泵双阀同吸同放模式----双泵双阀一吸一放模式。在首次上电开机状态下，默认是双泵双阀一吸一放模式。切换单双边时，默认进入切换状态的自动模式，档位为一档。

2）模式切换键     ：用于循环切换工作模式，切换顺序为：自动----按摩----开奶----吸乳----自动。在首次上电开机状态下，默认是自动模式。

3）开关键/暂停键     ：用于产品的开关机。关机状态下长按2秒开机，开机状态下长按2秒关机，在开机状态下，单次按下暂停机器工作，再次按下恢复工作。

4）档位减键     ：用于减小档位，吸奶器工作时，单次按下该键，档位减一。持续按下大于一秒确认为连减操作，其后每持续按下超过200ms档位减一，直到档位减为1或松开按键。

5）档位加键     ：用于增加档位，吸奶器工作时，单次按下该键，档位加一。持续按下大于一秒确认为连加操作，其后每持续按下超过200ms档位加一，直到档位加至18或松开按键。

三．功能描述参照

1）上电
全部LED亮1秒后灭, 电池阀三秒放气后，进入关机状态。

2）关机
关机状态下，LED不显示，气泵和电磁阀都不工作，控制板处于休眠状态，此时耗电极低。
        3）充电状态和电量指示
                 A．关机状态下，当无外电源接入时，电量指示全灭,控制板处于休眠状态。

B．关机状态下，当外电源接入时，全部LED亮1秒灭，其后循环进入电量显示一格----电量显示二格----电量显示三格----电量显示零格----电量显示一格（0.5秒切换）指示正在充电。当电量显示三格长亮时，表示电池充电完成。

C. 开机状态下，当无外电源接入时，电池电量显示状态如下分布：
电池电压>3.9V      电量显示[Lm2] 三格（满格）
电池电压>3.7V      电量显示二格
电池电压>3.54V     电量显示一格
电池电压<3.487V    电量显示零格（只显示外框），随后外框亮灭闪烁三秒后自动关机（250ms亮灭）
D．开机状态下，当有外电源接入时，电池电量显示以当前电量为起始，进入B中电量循环项。当电量显示三格长亮时，表示电池充电完成。

3）工作状态
A．开机
关机状态下,长按开关键2秒机器进入工作状态，LED显示档位、工作时间、电量和工作模式，气泵和电磁阀以对应档位交替工作。
在上电初次启动时，默认单双边状态为双泵双阀一吸一放模式,工作模式为自动模式，档位为一档，对应工作指示灯亮。
再次启动时，开机将会进入上一次关机时的单双边状态以及对应工作模式和档位（特殊：若模式为自动模式，则档位恢复为一档）。
          B．单双边状态
1）双泵双阀一吸一放模式
双泵交替工作，即其中一组泵阀吸气时，对应旋转图标转动（一秒6转），同时，另一组泵阀放气，对应旋转图标“*”全亮静止，其工作时间以对应模式的气泵工作时间为准。两组档位条辅助指示，其余LED正常指示当前档位、工作时间、电量和工作模式。
2）单泵单阀1模式
   仅左边档位条和工作指示旋转图标辅助显示（一秒6转）。其余LED正常指示档位、        工作时间、电量和工作模式。
      3）单泵单阀2模式
      仅右边档位条和工作指示旋转图标辅助显示（一秒6转）。其余LED正常指示档位、  工作时间、电量和工作模式。
      4）双泵双阀同吸同放模式
      双泵双阀同时同步工作，其吸气时间对应当前模式电机工作时间，放气时间对应当  前模式电池阀工作时间，两边档位条和工作指示旋转图标辅助显示（一秒6转）。其  余LED正常指示档位、工作时间、电量和工作模式。

C．记忆功能
      每次关机会记忆关机时刻的单双边状态、模式和档位，下次开机的时候自动进入最后一次关机的档位/模式；自动模式下档位恢复成一档。所有模式下档位初始默认值为一档，在未切换单双边状态时，切换模式会自动进入该模式上一次记忆的档位（自动模式下档位恢复成一档），切换单双边状态会将模式记忆档位恢复为一档，且默认切换为自动模式。
D．无操作自动关机
      具有20分钟无操作自动关机功能，期间有操作重新计算无操作时间（重新计算时间的时候时间显示不清零，继续显示使用时间）。
E.  暂停和继续
      在开机状态下，单次按下开机键暂停机器工作，电池阀电机放气三秒后停止输出，旋转图标静止全亮，其余指示图标同暂停前状态，时间计数不会停止。在暂停状态下再次点按开机键，将会以暂停前档位和模式恢复工作。
F．工作模式
1）自动模式
      在自动模式下，当档位小于6时，每经过20秒档位自动加1。当档位大于等于6时，每经过30秒档位自动加1，直到档位加到12，停止档位自加。在自动模式下，若有加减按键或模式切换键操作，则会退出档位自加过程。
2）在不同工作模式下，气泵和电池阀工作时间如下表，吸气过程中，气泵先会以占空比50%频率10kHz的PWM驱动50mS，其后气泵直通工作，期间电池阀闭合。在放气过程中，电池阀导通。

  四．电气参数
1）输入电压范围：DC5V  3.7V锂电池
2）待机电流：<100uA。
3）带载能力：电磁阀：500mA[Lm3] ； 气泵：500mA。
4）防水等级：不防水。
5）工作环境温度：0~30℃；湿度：30%~80%。
6）安全认证：3C

五．基本尺寸
59mm*102mm板厚1.6mm，按键高  mm[Lm4] ，板面剪脚高度  mm。

六.加工工艺
SMD，后焊。
七.环保等级
有铅焊锡。

一[Lm1] ．概 述
本款仿生婴儿吸奶器控制板采用MCU控制技术，通过间歇性控制气泵和电池阀工作实现自动、按摩、开奶和吸乳的产品需求。同时，本款产品可任意调节单边双边工作模式，增加了产品使用过程中吸奶力度的可调性。人机界面采用LED数码屏进行状态显示，同时，配备五个感应按键实现开关机、暂停和继续、工作模式切换、单双边切换、档位调节的界面操作功能。
二．人机界面

1.显示界面和按键布局：

2.LED显示界面（从上往下）：
1）8个LED:对应自动、按摩、催乳、吸奶四个工作模式，每个模式对应两个LED指  示灯。
2）7个LED: 对应电池电量显示符号，其中三个LED对应电池电量格数，四个LED对应电量显示外框。
3）18个LED:对应两个档位条，每个档位条由9个LED组成，指示工作档位1~18，其中二档对应档位条一格，四档对应档位条二格，以此类推。
4）12个LED:对应两个“*”状图标，在工作时，可显示旋转动态效果（每三个灯一组，交替显示），用于指示工作状态。
5）14个LED:对应两个“88”七段数码管，用于显示工作档位1~18。
6）30个LED:对应底部“88：88”，用于显示开机工作时间，前两个数码管显示工作分钟数，后两个数码管显示工作秒钟数。
3.感应按键（从左往右）：
1）单双边切换键    ：用于循环切换单双边的工作状态，切换顺序为：双泵双阀一吸一放模式----单泵单阀1模式----单泵单阀2模式----双泵双阀同吸同放模式----双泵双阀一吸一放模式。在首次上电开机状态下，默认是双泵双阀一吸一放模式。切换单双边时，默认进入切换状态的自动模式，档位为一档。

2）模式切换键     ：用于循环切换工作模式，切换顺序为：自动----按摩----开奶----吸乳----自动。在首次上电开机状态下，默认是自动模式。

3）开关键/暂停键     ：用于产品的开关机。关机状态下长按2秒开机，开机状态下长按2秒关机，在开机状态下，单次按下暂停机器工作，再次按下恢复工作。

4）档位减键     ：用于减小档位，吸奶器工作时，单次按下该键，档位减一。持续按下大于一秒确认为连减操作，其后每持续按下超过200ms档位减一，直到档位减为1或松开按键。

5）档位加键     ：用于增加档位，吸奶器工作时，单次按下该键，档位加一。持续按下大于一秒确认为连加操作，其后每持续按下超过200ms档位加一，直到档位加至18或松开按键。

三．功能描述参照

1）上电
全部LED亮1秒后灭, 电池阀三秒放气后，进入关机状态。

2）关机
关机状态下，LED不显示，气泵和电磁阀都不工作，控制板处于休眠状态，此时耗电极低。
        3）充电状态和电量指示
                 A．关机状态下，当无外电源接入时，电量指示全灭,控制板处于休眠状态。

B．关机状态下，当外电源接入时，全部LED亮1秒灭，其后循环进入电量显示一格----电量显示二格----电量显示三格----电量显示零格----电量显示一格（0.5秒切换）指示正在充电。当电量显示三格长亮时，表示电池充电完成。

C. 开机状态下，当无外电源接入时，电池电量显示状态如下分布：
电池电压>3.9V      电量显示[Lm2] 三格（满格）
电池电压>3.7V      电量显示二格
电池电压>3.54V     电量显示一格
电池电压<3.487V    电量显示零格（只显示外框），随后外框亮灭闪烁三秒后自动关机（250ms亮灭）
D．开机状态下，当有外电源接入时，电池电量显示以当前电量为起始，进入B中电量循环项。当电量显示三格长亮时，表示电池充电完成。

3）工作状态
A．开机
关机状态下,长按开关键2秒机器进入工作状态，LED显示档位、工作时间、电量和工作模式，气泵和电磁阀以对应档位交替工作。
在上电初次启动时，默认单双边状态为双泵双阀一吸一放模式,工作模式为自动模式，档位为一档，对应工作指示灯亮。
再次启动时，开机将会进入上一次关机时的单双边状态以及对应工作模式和档位（特殊：若模式为自动模式，则档位恢复为一档）。
          B．单双边状态
1）双泵双阀一吸一放模式
双泵交替工作，即其中一组泵阀吸气时，对应旋转图标转动（一秒6转），同时，另一组泵阀放气，对应旋转图标“*”全亮静止，其工作时间以对应模式的气泵工作时间为准。两组档位条辅助指示，其余LED正常指示当前档位、工作时间、电量和工作模式。
2）单泵单阀1模式
   仅左边档位条和工作指示旋转图标辅助显示（一秒6转）。其余LED正常指示档位、        工作时间、电量和工作模式。
      3）单泵单阀2模式
      仅右边档位条和工作指示旋转图标辅助显示（一秒6转）。其余LED正常指示档位、  工作时间、电量和工作模式。
      4）双泵双阀同吸同放模式
      双泵双阀同时同步工作，其吸气时间对应当前模式电机工作时间，放气时间对应当  前模式电池阀工作时间，两边档位条和工作指示旋转图标辅助显示（一秒6转）。其  余LED正常指示档位、工作时间、电量和工作模式。

C．记忆功能
      每次关机会记忆关机时刻的单双边状态、模式和档位，下次开机的时候自动进入最后一次关机的档位/模式；自动模式下档位恢复成一档。所有模式下档位初始默认值为一档，在未切换单双边状态时，切换模式会自动进入该模式上一次记忆的档位（自动模式下档位恢复成一档），切换单双边状态会将模式记忆档位恢复为一档，且默认切换为自动模式。
D．无操作自动关机
      具有20分钟无操作自动关机功能，期间有操作重新计算无操作时间（重新计算时间的时候时间显示不清零，继续显示使用时间）。
E.  暂停和继续
      在开机状态下，单次按下开机键暂停机器工作，电池阀电机放气三秒后停止输出，旋转图标静止全亮，其余指示图标同暂停前状态，时间计数不会停止。在暂停状态下再次点按开机键，将会以暂停前档位和模式恢复工作。
F．工作模式
1）自动模式
      在自动模式下，当档位小于6时，每经过20秒档位自动加1。当档位大于等于6时，每经过30秒档位自动加1，直到档位加到12，停止档位自加。在自动模式下，若有加减按键或模式切换键操作，则会退出档位自加过程。
2）在不同工作模式下，气泵和电池阀工作时间如下表，吸气过程中，气泵先会以占空比50%频率10kHz的PWM驱动50mS，其后气泵直通工作，期间电池阀闭合。在放气过程中，电池阀导通。

  四．电气参数
1）输入电压范围：DC5V  3.7V锂电池
2）待机电流：<100uA。
3）带载能力：电磁阀：500mA[Lm3] ； 气泵：500mA。
4）防水等级：不防水。
5）工作环境温度：0~30℃；湿度：30%~80%。
6）安全认证：3C

五．基本尺寸
59mm*102mm板厚1.6mm，按键高  mm[Lm4] ，板面剪脚高度  mm。

六.加工工艺
SMD，后焊。
七.环保等级
有铅焊锡。

2.LED显示界面（从上往下）：
1）8个LED:对应自动、按摩、催乳、吸奶四个工作模式，每个模式对应两个LED指  示灯。
2）7个LED: 对应电池电量显示符号，其中三个LED对应电池电量格数，四个LED对应电量显示外框。
3）18个LED:对应两个档位条，每个档位条由9个LED组成，指示工作档位1~18，其中二档对应档位条一格，四档对应档位条二格，以此类推。
4）12个LED:对应两个“*”状图标，在工作时，可显示旋转动态效果（每三个灯一组，交替显示），用于指示工作状态。
5）14个LED:对应两个“88”七段数码管，用于显示工作档位1~18。
6）30个LED:对应底部“88：88”，用于显示开机工作时间，前两个数码管显示工作分钟数，后两个数码管显示工作秒钟数。
3.感应按键（从左往右）：
1）单双边切换键    ：用于循环切换单双边的工作状态，切换顺序为：双泵双阀一吸一放模式----单泵单阀1模式----单泵单阀2模式----双泵双阀同吸同放模式----双泵双阀一吸一放模式。在首次上电开机状态下，默认是双泵双阀一吸一放模式。切换单双边时，默认进入切换状态的自动模式，档位为一档。

2）模式切换键     ：用于循环切换工作模式，切换顺序为：自动----按摩----开奶----吸乳----自动。在首次上电开机状态下，默认是自动模式。

3）开关键/暂停键     ：用于产品的开关机。关机状态下长按2秒开机，开机状态下长按2秒关机，在开机状态下，单次按下暂停机器工作，再次按下恢复工作。

4）档位减键     ：用于减小档位，吸奶器工作时，单次按下该键，档位减一。持续按下大于一秒确认为连减操作，其后每持续按下超过200ms档位减一，直到档位减为1或松开按键。

5）档位加键     ：用于增加档位，吸奶器工作时，单次按下该键，档位加一。持续按下大于一秒确认为连加操作，其后每持续按下超过200ms档位加一，直到档位加至18或松开按键。

三．功能描述参照

1）上电
全部LED亮1秒后灭, 电池阀三秒放气后，进入关机状态。

2）关机
关机状态下，LED不显示，气泵和电磁阀都不工作，控制板处于休眠状态，此时耗电极低。
        3）充电状态和电量指示
                 A．关机状态下，当无外电源接入时，电量指示全灭,控制板处于休眠状态。

B．关机状态下，当外电源接入时，全部LED亮1秒灭，其后循环进入电量显示一格----电量显示二格----电量显示三格----电量显示零格----电量显示一格（0.5秒切换）指示正在充电。当电量显示三格长亮时，表示电池充电完成。

C. 开机状态下，当无外电源接入时，电池电量显示状态如下分布：
电池电压>3.9V      电量显示[Lm2] 三格（满格）
电池电压>3.7V      电量显示二格
电池电压>3.54V     电量显示一格
电池电压<3.487V    电量显示零格（只显示外框），随后外框亮灭闪烁三秒后自动关机（250ms亮灭）
D．开机状态下，当有外电源接入时，电池电量显示以当前电量为起始，进入B中电量循环项。当电量显示三格长亮时，表示电池充电完成。

3）工作状态
A．开机
关机状态下,长按开关键2秒机器进入工作状态，LED显示档位、工作时间、电量和工作模式，气泵和电磁阀以对应档位交替工作。
在上电初次启动时，默认单双边状态为双泵双阀一吸一放模式,工作模式为自动模式，档位为一档，对应工作指示灯亮。
再次启动时，开机将会进入上一次关机时的单双边状态以及对应工作模式和档位（特殊：若模式为自动模式，则档位恢复为一档）。
          B．单双边状态
1）双泵双阀一吸一放模式
双泵交替工作，即其中一组泵阀吸气时，对应旋转图标转动（一秒6转），同时，另一组泵阀放气，对应旋转图标“*”全亮静止，其工作时间以对应模式的气泵工作时间为准。两组档位条辅助指示，其余LED正常指示当前档位、工作时间、电量和工作模式。
2）单泵单阀1模式
   仅左边档位条和工作指示旋转图标辅助显示（一秒6转）。其余LED正常指示档位、        工作时间、电量和工作模式。
      3）单泵单阀2模式
      仅右边档位条和工作指示旋转图标辅助显示（一秒6转）。其余LED正常指示档位、  工作时间、电量和工作模式。
      4）双泵双阀同吸同放模式
      双泵双阀同时同步工作，其吸气时间对应当前模式电机工作时间，放气时间对应当  前模式电池阀工作时间，两边档位条和工作指示旋转图标辅助显示（一秒6转）。其  余LED正常指示档位、工作时间、电量和工作模式。

C．记忆功能
      每次关机会记忆关机时刻的单双边状态、模式和档位，下次开机的时候自动进入最后一次关机的档位/模式；自动模式下档位恢复成一档。所有模式下档位初始默认值为一档，在未切换单双边状态时，切换模式会自动进入该模式上一次记忆的档位（自动模式下档位恢复成一档），切换单双边状态会将模式记忆档位恢复为一档，且默认切换为自动模式。
D．无操作自动关机
      具有20分钟无操作自动关机功能，期间有操作重新计算无操作时间（重新计算时间的时候时间显示不清零，继续显示使用时间）。
E.  暂停和继续
      在开机状态下，单次按下开机键暂停机器工作，电池阀电机放气三秒后停止输出，旋转图标静止全亮，其余指示图标同暂停前状态，时间计数不会停止。在暂停状态下再次点按开机键，将会以暂停前档位和模式恢复工作。
F．工作模式
1）自动模式
      在自动模式下，当档位小于6时，每经过20秒档位自动加1。当档位大于等于6时，每经过30秒档位自动加1，直到档位加到12，停止档位自加。在自动模式下，若有加减按键或模式切换键操作，则会退出档位自加过程。
2）在不同工作模式下，气泵和电池阀工作时间如下表，吸气过程中，气泵先会以占空比50%频率10kHz的PWM驱动50mS，其后气泵直通工作，期间电池阀闭合。在放气过程中，电池阀导通。



模式（自动）			模式（按摩）
档位	吸气（ms)	放气（ms)	档位	吸气（ms)	放气（ms)
1	200	200	1	200	200
2	280	220	2	220	220
3	360	250	3	240	230
4	440	280	4	260	240
5	540	320	5	280	250
6	640	360	6	300	260
7	750	480	7	320	270
8	860	400	8	340	280
9	980	420	9	360	290
10	1200	440	10	380	300
11	1300	480	11	400	320
12	1400	540	12	420	340
13	1480	600	13	440	360
14	1560	700	14	460	400
15	1640	800	15	480	410
16	1720	900	16	520	420
17	1800	950	17	540	430
18	1900	1350	18	560	440
模式（开奶）			模式（吸乳）
档位	吸气（ms)	放气（ms)	档位	吸气（ms)	放气（ms)
1	400	380	1	640	440
2	460	420	2	680	460
3	520	440	3	720	500
4	680	460	4	780	520
5	760	460	5	860	540
6	840	480	6	940	560
7	920	500	7	1020	580
8	1000	520	8	1120	620
9	1100	540	9	1220	680
10	1200	580	10	1320	720
11	1300	620	11	1420	760
12	1380	660	12	1500	800
13	1460	700	13	1560	840
14	1540	740	14	1620	900
15	1620	780	15	1680	940
16	1700	850	16	1740	980
17	1800	950	17	1800	1000
18	1900	1350	18	1900	1350

四．电气参数
1）输入电压范围：DC5V  3.7V锂电池
2）待机电流：<100uA。
3）带载能力：电磁阀：500mA[Lm3] ； 气泵：500mA。
4）防水等级：不防水。
5）工作环境温度：0~30℃；湿度：30%~80%。
6）安全认证：3C

五．基本尺寸
59mm*102mm板厚1.6mm，按键高  mm[Lm4] ，板面剪脚高度  mm。

六.加工工艺
SMD，后焊。
七.环保等级
有铅焊锡。
