YD20033吸奶器

YD20033吸奶器
- 概述
本款仿生吸奶器控制板采用MCU控制技术，采用3.7V锂电供电，外界充电电压为DC4.0~6.0V。控制板采用PWM控制气泵和电磁阀，实现模仿婴儿吸乳和仿生按摩催乳的功能。人机界面为LED数码屏显示，四个轻触按键实现开关机、功能转换和档位调节。可离线工作1小时以上。
二．人机界面
1. 显示界面和按键布局，如图一

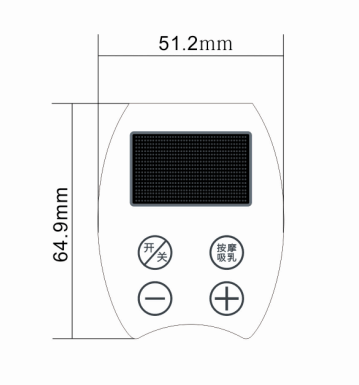

（图一）面板布局

图二：数码屏布局
1. 数码屏显示界面：
1）数码屏中上“8”指示工作档位：1~9。
2）数码屏下方“88：88”，以分、秒指示工作时间。
3）右下图标代表目前电池电量
1. 轻触按键：
1）右上按键功能为功能键，操作此键可转换催乳、吸乳工作状态；
2）左上按键功能为开关机；
3）右下按键功能为增加档位；
4）左下按键功能为减小档位。
三．功能描述
1）关机
关机状态下，数码屏不显示，气泵和电磁阀都不工作，控制板处于休眠状态，此时耗电极低（<0.1w），可按一次开关键进入吸乳状态，默认1档。
2）吸乳
       开机状态下，操作功能键可切换进入吸乳状态，首次以1档开始工作，背光点亮，数码屏显示状态图标、计时时间和工作档位，工作中操作功能键可切换至催乳状态
工作中电磁阀和气泵交替工作，实现仿生婴儿吸乳过程，其中气泵采用PWM控制，每个档位气泵和电磁阀交替开启时间不同，以实现由小到大的吸乳力度。各档时间及PWM参数如下：
档位           PWM占空比       PWM频率          气泵导通时间                电磁阀导通时间
1           100%                  0Hz                300ms                       400ms
2           100%                  0Hz                350ms                    480ms
3           100%                     0Hz                500ms                    500ms
4           100%                  0Hz                650ms                    500ms
5           100%                  0Hz                750ms                    540ms
6           100%                    0Hz                900ms                    640ms
7           100%                  0Hz                1100ms                        700ms
8           100%                  0Hz                1240ms                        700ms
9           100%               0Hz                1500ms                        700ms
3）催乳
       按一下开关按键，默认进入催乳状态，以1档开始工作，每30秒档位加1，1->2->3->4，2分钟转吸乳，这个自动过程只有开机时执行；工作中操作功能键可切换至吸乳状态。
工作中电磁阀和气泵交替工作，实现仿生仿生乳房按摩过程，其中气泵采用PWM控制，每个档位气泵和电磁阀交替开启时间不同，以实现由小到大的按摩力度。各档时间及PWM参数如下：
档位           PWM占空比       PWM频率          气泵导通时间                电磁阀导通时间
1           100%+50%               15kHz            240+160ms                    620ms
2           100%+50%               15kHz            250+150ms                    560ms
3           100%+50%               15kHz            250+150ms                    530ms
4           100%+50%               15kHz            190+230ms                    470ms
5           100%+50%               15kHz            190+230ms                     420ms
6           100%+50%               15kHz            190+230ms                     370ms
7           100%+50%               15kHz            190+230ms                     330ms
8           100%+50%               15kHz            190+230ms                    270ms
9           100%+50%               15kHz            190+230ms                    220ms
       催乳中，两分钟内无有效按键操作则自动转入吸乳工作。
4）档位保存：关机时保存之前工作的吸乳档位,下次以该保存档位开始工作。催乳档位不保存，每次开机都执行：1->2->3->4，2分钟转吸乳的过程
5）自动计时关机：工作中，如无有效按键，则30分钟后自动关机。
6）充电状态和电量指示：
       A．关机状态下，无外接电源，数码屏熄灭，不指示电量；
       B．关机状态下，有外接电源，电池格数动画显示充电状态，电量图标格数显示电池当前电量/充电状态；电量图标满并静止显示，表示充电完成
       C．工作状态下，无外接电源，电量图标指示电池当前电量状态；
       D．工作状态下，有外接电源，电池格数动画显示充电状态，电量图标格数指示电池当前电量状态。
7）电量不足保护：工作中电量不足时，电量指示图标闪烁，提示要充电，工作不停。
四、电气参数
1）输入电压范围：DC4.0V~6.0V。锂电：3.7V 600mA
2）待机消耗电流：<20uA。
3）带载能力：电磁阀：200mA；气泵：650mA。
4）防水等级：不防水。
5）工作环境温度：0~30℃；湿度：30%~80%。
6）安全认证：3C
五、基本尺寸
65*65mm，板厚1.2mm，按键高：6.5mm，板面剪脚高度1.8mm。
六、加工工艺
SMD，后焊。
七、环保等级
有铅焊锡。
